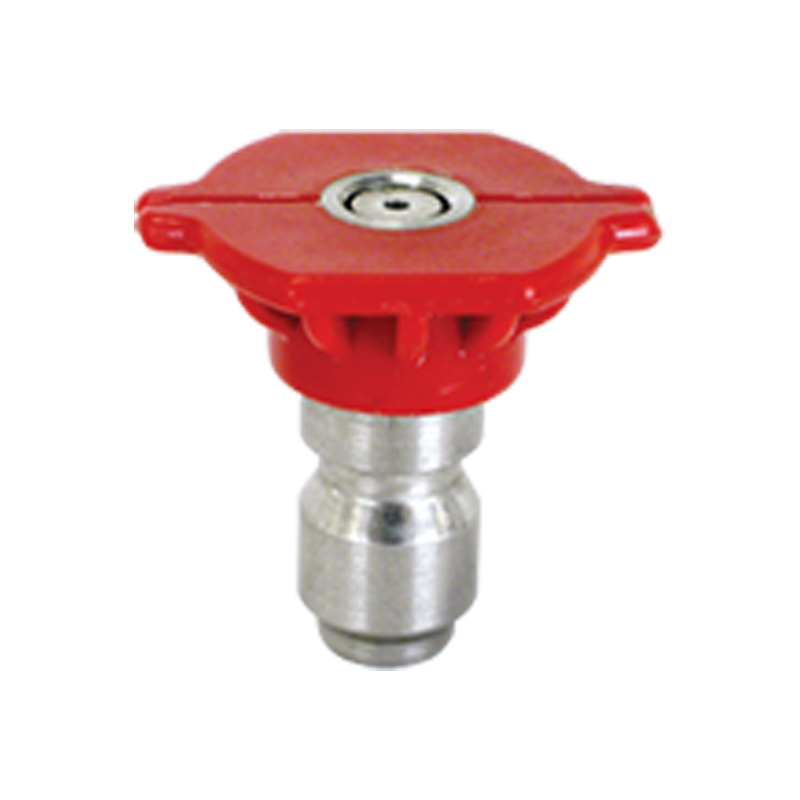

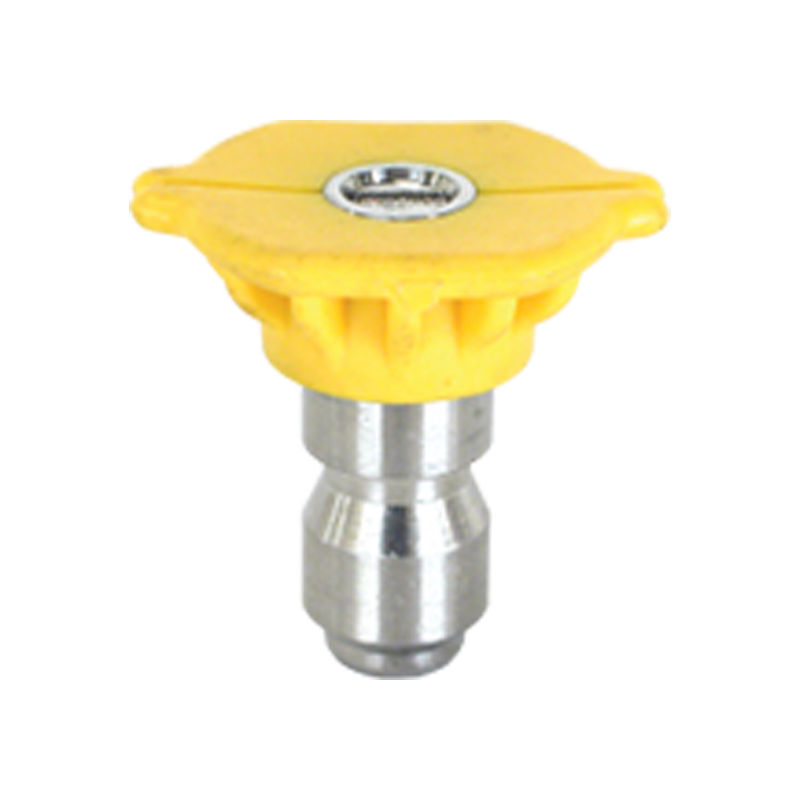

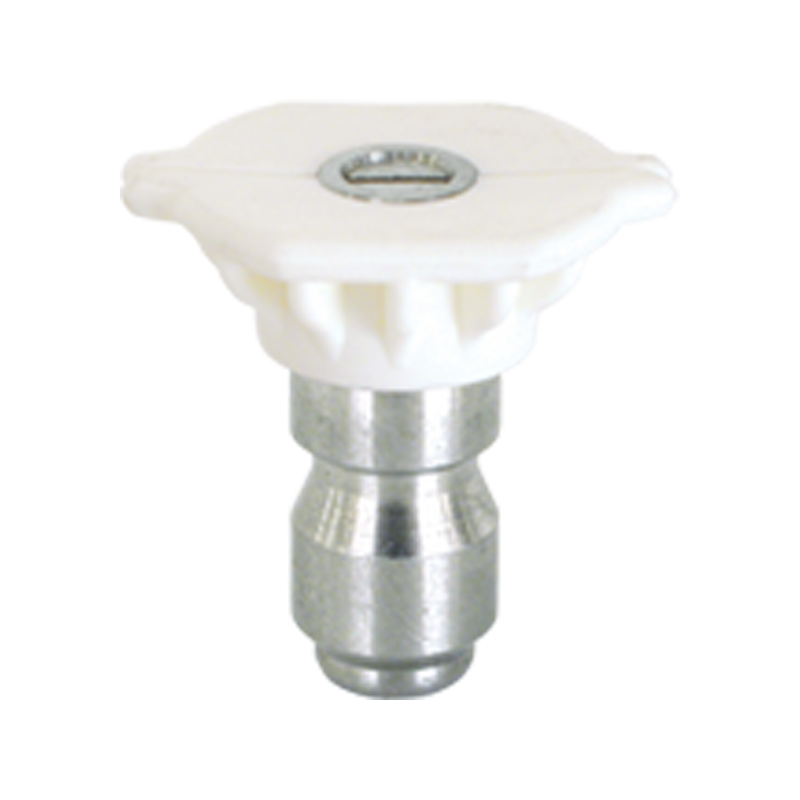

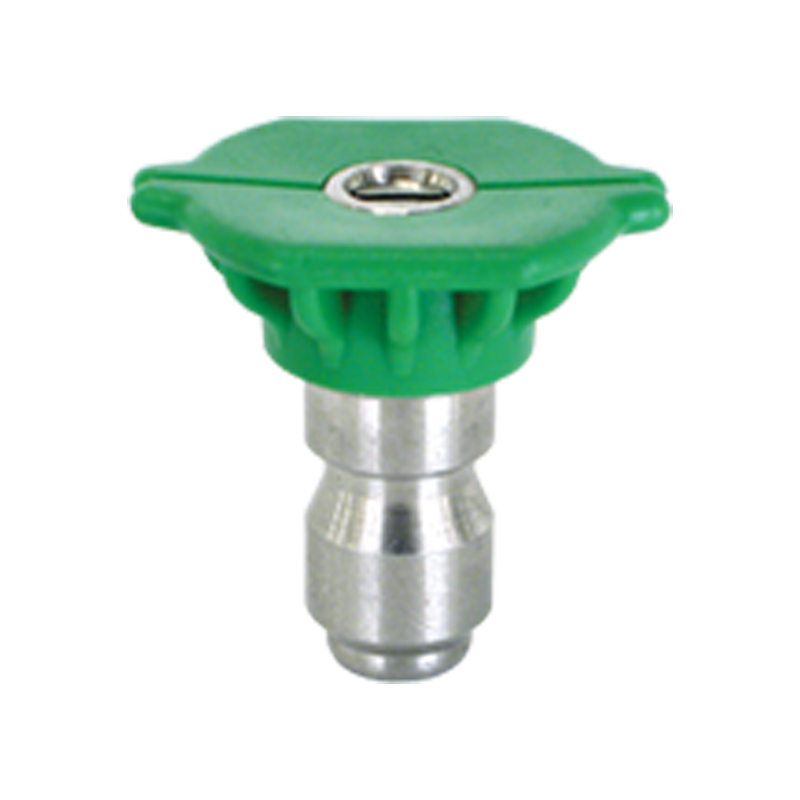

Q.C. Phun phun

Trong làm sạch công nghiệp hiện đại, phun nông nghiệp, làm đẹp ô tô và hệ thống áp suất cao, Q.C. Vòi phun đang được áp dụng ngày càng được áp dụng, và với những lợi thế của việc thay thế hiệu quả, niêm phong đáng tin cậy và khả năng thích ứng mạnh mẽ, nó đã trở thành một thành phần chính trong hệ thống kết nối thiết bị. Là một nhà sản xuất chuyên sản xuất súng phun, vòi phun, khớp nhanh và phụ kiện làm sạch, Ningbo Yinzhou Baige Machine Sản xuất Công ty Q.C. phun vòi phun và cung cấp một bộ hoàn chỉnh các giải pháp ổn định và đáng tin cậy.
Cấu trúc kết nối nhanh: Kết nối hiệu quả, thay thế nhanh
Lý do cốt lõi tại sao Q.C. Vòi phun là nó áp dụng một hệ thống kết nối nhanh được tiêu chuẩn hóa, thường bao gồm hai phần: phích cắm nam và khớp nối nữ, được sử dụng rộng rãi trong súng phun áp suất cao, thiết bị làm sạch và hệ thống phun.
Hầu hết các cấu trúc kết nối nhanh được áp dụng bởi máy móc Yinzhou Baige đều dựa trên các cấu trúc kết nối nhanh khóa bóng (loại khóa bóng) hoặc kết nối để kết nối). Cấu trúc được tự động khóa khi được chèn, và các quả bóng thép không gỉ được nạp vào lò xo chèn vào rãnh vòng, do đó đạt được kết nối nhanh và an toàn giữa vòi phun và súng phun. So với các kết nối ren truyền thống, cấu trúc này có thể giảm đáng kể thời gian thay thế và cải thiện hiệu quả vận hành. Nó đặc biệt phù hợp cho các kịch bản sử dụng thường xuyên trong đó góc vòi phun, tốc độ dòng chảy hoặc dạng phun được thay đổi.
Trong bộ hệ thống làm sạch áp suất cao của Yinzhou Baige Machine, The Q.C. Vòi phun có thể được lắp đặt và tháo rời trong vài giây. Nó không chỉ dễ vận hành mà còn có thể được duy trì mà không cần sử dụng các công cụ, cải thiện đáng kể tính linh hoạt và an toàn của hệ thống.
Bảo vệ niêm phong: Bảo vệ nhiều, không rò rỉ
Một chỉ số kỹ thuật quan trọng khác của vòi phun kết nối nhanh là hiệu suất niêm phong của nó. Trong các hệ thống chất lỏng tốc độ cao, các bộ phận kết nối vòi phun thường phải đối mặt với những thách thức như tác động áp suất cao, dao động áp lực và ăn mòn hóa học. Do đó, làm thế nào để đảm bảo các con dấu lâu dài trong khi duy trì sự thuận tiện của kết nối nhanh là một tiêu chí quan trọng để đo lường chất lượng sản phẩm.
Về mặt thiết kế cấu trúc con dấu, máy móc Yinzhou Baige áp dụng chiến lược niêm phong nhiều lớp:
1. Vòng niêm phong hiệu suất cao (O-Ring)
Mỗi Q.C. Giao diện phun phun được trang bị các vòng chữ O chống áp suất cao và chống ăn mòn. Các vật liệu phổ biến bao gồm cao su nitrile (NBR), máy kéo fluoro (Viton) hoặc Polytetrafluoroetylen (PTFE). Các vật liệu có thể được tùy chỉnh theo phương tiện ứng dụng (như nước, axit, kiềm và chất tạo bọt) để đảm bảo rằng việc niêm phong và ổn định được duy trì ở các nhiệt độ và phương tiện khác nhau.
2. Kiểm soát dung sai gia công chính xác
Máy móc Yinzhou Baige có hơn 50 bộ thiết bị chế biến, bao gồm máy công cụ CNC và máy mài chính xác, đảm bảo rằng mỗi cặp khớp nhanh đạt mức dung sai giao phối ± 0,01mm. Kết thúc bề mặt tiếp xúc niêm phong đạt RA0.4, tránh hiệu quả các điểm rò rỉ bằng kính hiển vi.
3. Thiết kế khe chống xoay
Để tránh nới lỏng do xoay dưới sốc áp suất cao, một số mô hình của Q.C. Vòi phun của máy móc Yinzhou Baige áp dụng cấu trúc khe chống xoay, giúp cải thiện sự ổn định kết nối thông qua các giới hạn cơ học và tăng cường tuổi thọ dịch vụ.
4. Kiểm tra ứng suất động
Tất cả các sản phẩm của nhà máy phải vượt qua thử nghiệm áp suất nước động và thử nghiệm chặt chẽ không khí theo hệ thống kiểm soát chất lượng máy móc Yinhou Baige (với chứng nhận ISO 9001: 2015) để đảm bảo không có rò rỉ trong phạm vi áp suất định mức. Một số sản phẩm tùy chỉnh cũng trải qua các thử nghiệm mệt mỏi áp suất xung để mô phỏng các điều kiện tác động trong quá trình sử dụng lâu dài.

Nguyên nhân và ảnh hưởng của sự hao mòn của vòi phun và độ lệch dòng chảy
Trong quá trình sử dụng, các lỗ phun vòi phun và khoang bên trong sẽ dần mòn do tạp chất trong chất lỏng, phun áp suất cao và ăn mòn hóa học, dẫn đến biến dạng của các lỗ phun, góc phun lớn hơn hoặc tăng dòng chảy bất thường. Tình huống này không chỉ làm giảm chất lượng phun và ảnh hưởng đến hiệu ứng bảo hiểm phun, mà còn có thể gây ra áp lực thiết bị không ổn định và lãng phí năng lượng.
Đặc biệt là trong thay thế tần số cao và điều kiện làm việc khắc nghiệt, mặc là rõ ràng hơn. Nếu kiểm tra và bảo trì kịp thời không được thực hiện, nó sẽ ảnh hưởng trực tiếp đến hiệu quả sản xuất và chi phí vận hành.
Phương pháp phát hiện nhanh được đề xuất bởi Máy móc Yinhou Baige
1. Phát hiện hình ảnh và kích thước
Kiểm tra trực quan: Kiểm tra các lỗ của vòi phun cho các dấu hiệu hao mòn rõ ràng, vết nứt hoặc tắc nghẽn qua kính lúp hoặc kính hiển vi. Nếu cạnh của lỗ phun không mịn, vết nứt hoặc biến dạng, nó cần được thay thế.
Đo kích thước: Sử dụng dụng cụ đo đường kính chính xác hoặc máy đo ba tọa độ để đo đường kính và hình dạng của lỗ vòi phun để xác định xem nó có vượt quá phạm vi dung sai thiết kế hay không. Độ chính xác xử lý vòi phun của máy móc Yinzhou Baige cao tới ± 0,01mm và bất kỳ dư thừa đáng kể nào cũng có thể dẫn đến độ lệch của dòng chảy.
2. Kiểm tra giao thông
Đo lưu lượng kế tiêu chuẩn: Kết nối vòi phun với thiết bị kiểm tra dòng chảy, đo lưu lượng thực tế ở áp suất tiêu chuẩn và so sánh nó với đường cong dòng chảy tiêu chuẩn sản phẩm. Khi tốc độ dòng chảy tăng hoặc giảm hơn 5%-10%, nó chỉ ra rằng vòi phun có thể bị mòn hoặc bị chặn.
Phương pháp so sánh nhanh: Chuẩn bị các vòi phun sản phẩm mới tiêu chuẩn, sử dụng cùng một môi trường áp lực để kiểm tra và so sánh đồng thời và nhanh chóng xác định xem tốc độ dòng chảy có bất thường hay không.
3. Xịt góc và phát hiện phân phối
Máy đo góc phun: Sử dụng máy kiểm tra góc phun để phát hiện xem chiều rộng và góc phun có thay đổi hay không. Làm mòn lỗ phun thường gây ra các góc mở rộng hoặc không đều, ảnh hưởng đến khu vực bảo hiểm.
Phát hiện tính đồng nhất: Tính đồng nhất được phân tích bằng cách thu thập trọng lượng hoặc mật độ của các giọt nước. Nếu độ lệch quá lớn, trạng thái vòi phun là bất thường.
4. Giám sát thay đổi áp lực
Giám sát áp lực thời gian thực: Trong điều kiện làm việc thực tế, theo dõi chênh lệch áp suất giữa Q.C. phun vòi phun trước và sau. Biến động áp suất bất thường hoặc giảm áp suất đáng kể có thể gây ra tốc độ dòng chảy bất thường do hao mòn lỗ phun.
Máy móc Yinzhou Baige cung cấp cho khách hàng nhiều cảm biến áp suất và phụ kiện đo áp suất để hỗ trợ giám sát hệ thống thời gian thực.
Thiết bị thử nghiệm và hỗ trợ kỹ thuật chuyên nghiệp và thử nghiệm chuyên nghiệp của Máy móc Yinhou Baige
Máy móc Yinhou Baige có nhà máy sản xuất hiện đại rộng 5.000 mét vuông, được trang bị hơn 50 thiết bị chế biến nâng cao và các dụng cụ thử nghiệm hoàn chỉnh, đảm bảo độ chính xác và ổn định cao của mỗi thiết bị Q.C. phun phun sản phẩm. Đồng thời, công ty đã thành lập một nhóm kỹ sư chuyên dụng để liên tục phát triển các công nghệ kiểm tra và bảo trì vòi phun và cung cấp các giải pháp tùy chỉnh.
Công ty đã giới thiệu lưu lượng kế có độ chính xác cao, máy kiểm tra góc phun và dụng cụ đo ba tọa độ để giúp khách hàng đạt được phát hiện vòi phun chính xác. Ngoài ra, máy móc Yinzhou Baige cũng đã phát triển các công cụ phát hiện nhanh và hướng dẫn xử lý để tạo điều kiện cho các kỹ thuật viên tại chỗ để nhanh chóng xác định sự hao mòn của vòi phun và bất thường.
Đề xuất bảo trì và kiểm tra thường xuyên
Máy móc Yinzhou Baige khuyến nghị khách hàng thiết lập chu kỳ phát hiện và sử dụng vòi phun theo điều kiện làm việc thực tế. Khuyến khích:
Kiểm tra trực quan hàng ngày: Kiểm tra nhanh sự xuất hiện của vòi phun mỗi ca để loại bỏ thiệt hại rõ ràng.
Tốc độ dòng chảy hàng tháng và kiểm tra góc phun: Sử dụng thiết bị kiểm tra chuyên nghiệp để đảm bảo ổn định Q.C. phun hiệu suất vòi phun.
Quản lý chu kỳ thay thế: Thay đổi vòi phun theo thời gian khi độ lệch tốc độ dòng chảy vượt quá 10% hoặc góc phun thay đổi vượt quá phạm vi thiết kế để tránh ảnh hưởng đến hiệu suất chung của thiết bị.
